在半导体产业向先进封装升级的浪潮中，封装环节作为芯片与终端应用的“桥梁”，直接决定芯片的可靠性、散热性与电气性能。随着3D堆叠、异质集成、扇出型封装(FOPLP)等先进工艺的普及，芯片封装向高密度、超薄化、微型化演进，封装过程中产生的微米级气泡已成为制约产品良率的“隐形杀手”[。这些细微气泡看似微小，却可能引发键合失效、散热不良、界面剥离等一系列问题，而真空压力除泡机凭借“真空+压力”的协同技术优势，成为解决封装气泡痛点、保障封装质量、推动先进封装工艺落地的核心设备，其作用贯穿半导体封装全流程，覆盖从芯片贴装到成品检测的多个关键环节。
要明确真空压力除泡机的核心作用，首先需厘清半导体封装中气泡的产生根源与危害。在半导体封装的芯片贴合(Die Attach)、底部填充(Underfill)、塑封(Molding)、晶圆级贴压、灌封等关键工艺中，胶体、液态封装材料或薄膜在流动、填充与固化过程中，极易因表面张力、流道设计、工艺参数波动或材料本身含有的微量气体，裹挟空气形成气泡[。尤其在3D堆叠的微凸点阵列间隙、TSV(硅通孔)高深宽比结构、DAF胶膜贴合界面等复杂场景中，气体逸出通道被严重压缩，气泡更易残留形成“气阱”[。这些残留气泡的危害极具破坏性：一是削弱界面结合强度，侵蚀有效粘接面积，易引发封装层开裂、界面剥离，导致芯片机械完整性崩塌;二是阻塞芯片散热路径，形成局部高温热点，加速芯片性能衰减，甚至引发热失效;三是干扰电气信号传输，增加互连电阻，尤其对高频通信芯片、AI芯片的稳定性影响显著;四是在后续回流焊、温度循环等工序中，气泡受热膨胀产生内部应力，诱发芯片裂纹，最终导致产品早期失效，大幅降低生产良率、增加制造成本[。
真空压力除泡机的核心作用解析
真空压力除泡机的核心工作原理，是利用“真空环境+外部压力”的压力差协同作用，结合可选的精准温控技术，实现对封装气泡的高效、深层清除[。设备先将待处理工件置于密封真空腔体内，抽走腔体内部空气以降低气泡内部气压，根据玻意耳定律，气压降低会使气泡体积膨胀、脱离材料界面;随后向腔体施加均匀的外部高压(通常1-10MPa)，利用“内部低气压+外部高压力”的差值，将膨胀后的气泡从材料内部“挤”出表面并破裂，同时促进封装材料二次流动，填补气泡残留空隙，最终实现无气泡、高密度的封装效果[。相较于传统热压除泡机“加热软化+平面挤压”仅能清除表面、浅层气泡的局限，真空压力除泡机无需依赖高温(或可精准控温)，能渗透到材料深层间隙，适配复杂立体结构与热敏材料，其作用主要体现在以下五大方面，全方位覆盖半导体封装的核心需求。
作用一：深层除泡，破解复杂封装气泡难题
随着半导体封装向3D堆叠、异质集成、扇出型封装等先进工艺升级，封装结构的复杂性大幅提升，深层气泡、细微气泡的清除成为行业痛点[。真空压力除泡机凭借多段式真空-压力循环程序，能实现对深层气泡、微小气泡的精准清除，尤其适配高深宽比(>1:10)的微结构场景——无论是3D堆叠中0.05mm的微凸点间隙、TSV孔内的隐藏气泡，还是扇出型封装塑封料填充层的细微孔隙，都能通过高真空抽吸、静高压渗透、多轮循环清除的协同作用，彻底清除边缘气阱等复杂气泡，气泡去除率可达98%以上，显著提升封装材料的填充密度[。这种深层除泡能力，是传统除泡设备无法企及的，也是支撑先进封装工艺落地的关键，某AI芯片厂商采用该设备处理3D堆叠封装后，产品良率直接提升6%。
作用二：保护热敏材料，保障封装尺寸稳定性
半导体封装中广泛使用PI膜、PET膜、低温焊料等热敏材料，这类材料受热易收缩、变形，严重影响封装精度与产品性能[。真空压力除泡机的核心优势之一，是不依赖高温即可实现高效除泡，避免了传统热压除泡机高温加热对热敏材料的损伤[。设备可根据封装材料特性，灵活设定真空度、压力值与温度参数，实现“真空-压力-温度”三参数动态联动调控，既能高效除泡，又能保持热敏材料的尺寸稳定性，确保封装精度符合行业标准[。例如，在柔性芯片封装、低温焊料贴装等场景中，真空压力除泡机可在常温或低温环境下完成除泡作业，避免PI膜收缩、焊料融化变形，保障芯片贴装的平整度与可靠性[。
作用三：提升封装可靠性，降低产品失效风险
封装可靠性是半导体产品长期稳定运行的核心保障，而气泡残留是导致封装失效的主要诱因之一[。真空压力除泡机通过彻底清除封装过程中的各类气泡，从根源上解决了气泡引发的一系列可靠性问题，大幅提升半导体产品的使用寿命与运行稳定性[。一方面，除泡后封装材料与芯片、基板的结合更紧密，界面结合强度显著提升，有效避免了界面剥离、封装层开裂等问题;另一方面，无气泡填充确保了芯片散热路径的畅通，减少局部高温热点的产生，降低芯片热失效风险，尤其适配CPU、GPU、车规级功率器件等对散热、可靠性要求极高的产品[;同时，气泡的清除减少了内部应力集中，避免芯片在后续加工、运输、使用过程中因应力波动产生裂纹，进一步降低产品早期失效概率，为半导体产品的长期稳定运行提供坚实保障[。
作用四：适配多工艺环节，实现全流程封装赋能
真空压力除泡机具备极强的工艺适配性，可广泛应用于半导体封装的多个关键环节，实现全流程气泡管控，无需更换设备即可满足不同工艺的除泡需求，大幅提升生产效率、降低设备投入成本[。其核心适配场景包括：芯片贴合(DAF胶膜贴装)环节，清除胶膜与芯片、基板界面的气泡，提升贴合平整度与粘接强度;底部填充环节，清除underfill胶中的气泡，确保胶液均匀填充芯片与基板间隙，保障互连可靠性;塑封环节，清除塑封料中的气泡与残留气体，避免塑封层出现孔隙、裂纹，提升塑封质量;晶圆级贴压环节，适配8英寸、12英寸晶圆，尤其适用于表面凹凸起伏的晶圆，清除贴膜与晶圆界面的气泡，实现高深宽比填覆;灌封环节(IGBT模块等)，清除灌封胶中的气泡，提升模块的绝缘性能与散热性能[。此外，设备支持自动化整合，可与半导体封装生产线无缝衔接，实现批量工件的连续除泡作业，进一步提升生产效率[。
作用五：助力先进封装升级，契合行业发展趋势
在摩尔定律逐渐逼近物理极限的背景下，“超越摩尔”(More than Moore)成为半导体产业的核心发展方向，先进封装技术成为提升芯片性能、实现微型化的关键路径。根据SEMI 2024年《半导体先进封装设备市场报告》，2023年全球真空压力除泡机的市场规模达12亿美元，预计2028年将增长至25亿美元，复合增长率(CAGR)15.6%，远高于热压除泡机的10.2%，成为先进封装领域的核心增长设备[。真空压力除泡机的广泛应用，不仅解决了先进封装中的气泡痛点，更推动了封装工艺向更高密度、更超薄、更复杂的方向升级——无论是Chiplet(芯粒)、SiP(系统级封装)等先进封装形式，还是Mini/Micro LED、硅光子集成等新兴领域，都离不开真空压力除泡机的技术支撑。其精准的工艺控制能力、灵活的场景适配性，能满足先进封装对无缺陷填充、高精度封装的严苛要求，助力半导体产业突破技术瓶颈，实现产品性能的持续提升。
总结：除泡机是半导体封装的“可靠性基石”
半导体封装的精度与可靠性，直接决定芯片的终端应用价值，而真空压力除泡机作为封装环节的核心辅助设备，其作用已从“单纯除泡”升级为“保障封装质量、提升生产良率、支撑工艺升级”的关键支撑。它不仅能高效破解复杂封装中的深层气泡、细微气泡难题，保护热敏材料、提升产品可靠性，还能适配多工艺环节、助力先进封装技术落地，成为半导体封装生产线中不可或缺的核心设备。
随着半导体产业向高端化、精细化升级，芯片封装对气泡清除的要求将愈发严苛，真空压力除泡机也将向更高精度的工艺控制、更智能化的参数调节、更广泛的材料适应性、更高效的批量处理能力演进。未来，真空压力除泡机将持续与先进封装工艺深度融合，破解行业气泡痛点，降低生产成本，提升产品竞争力，为半导体产业的高质量发展注入强劲动力，成为支撑“超越摩尔”时代封装技术革新的隐形力量。
整道Underfill工艺CUF与MUF中Dispensing(点胶)和Curing(固化)是最为核心的两个工艺节点，台湾ELT可提供整道工艺的完善解决方案，针对工艺各环节节点把控，帮助客户解决生产工艺中出现的技术难点。

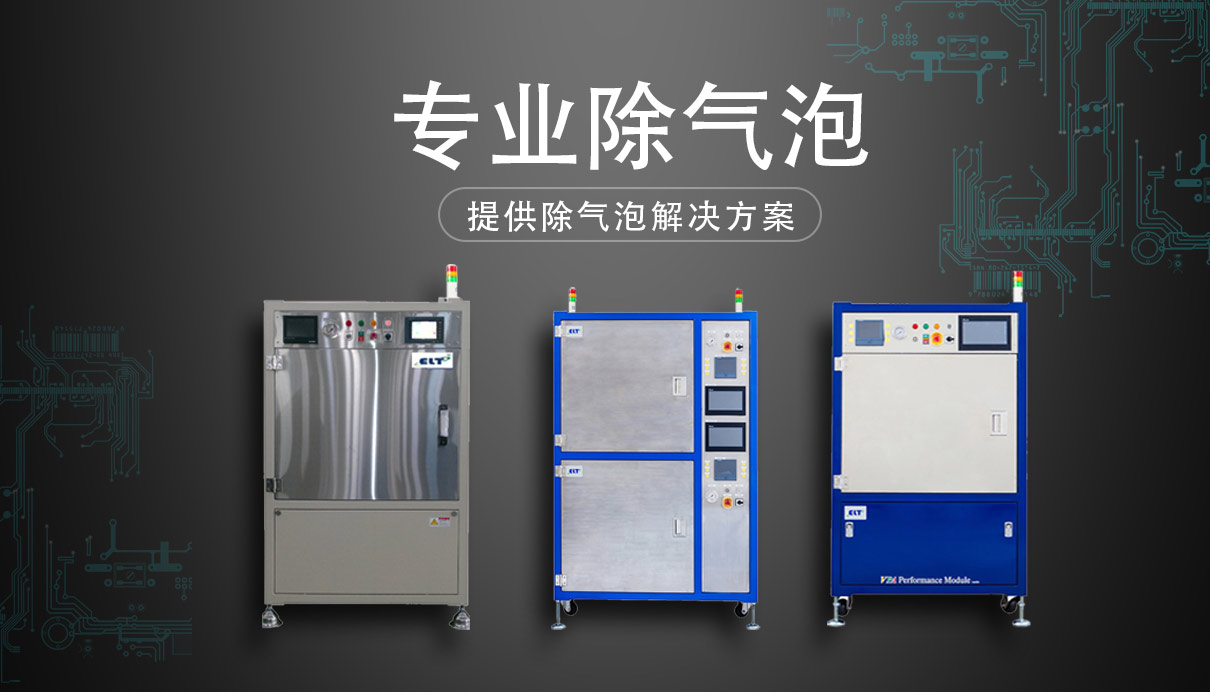

台湾ELT开创除泡品类-真空压力除泡系统VPS: 采用真空与压力切换技术，可有效解决底部填充胶内存在的气泡问题，创新性使用多重多段真空压力切换系统，可根据材料特性分段设定压力与真空数值。
以此从理论知识到实际工程应用，20+年丰富案例经验积累让我们可以在解决Post-assembly Underfill 中出现的气泡问题的同时，亦可帮助客户大幅提升UPH、降低生产风险与成本、提高产品良率与可靠性，为客户提供量身定制的最完整的一站式除泡方案和服务。
另外，台湾ELT运用专利技术进一步保证制程稳定运行，真空压力除泡系统VPS配备了双增压系统和双温控保护系统。目前，真空压力除泡系统VPS凭借先进的控制系统，具有高精度、高效率、高品质、低成本、智能化、易维护等多种优势。
